在高密度、高性能電子產品制造中，BGA（Ball Grid Array，球柵陣列）封裝因其引腳密度高、電氣性能優、散熱能力強等優勢，已成為主流芯片封裝形式。然而，BGA芯片貼裝過程中的“虛焊”問題，卻長期困擾著眾多SMT貼片加工廠與終端客戶——外觀無法識別、功能時好時壞、返修成本高昂，甚至導致整機失效。
作為扎根深圳的專業PCBA制造服務商，1943科技深知：BGA虛焊不是偶然，而是工藝控制與檢測手段缺失的必然結果。為徹底解決這一行業痛點，我們率先在所有含BGA器件的訂單中推行 100% X-Ray無損檢測，從源頭攔截虛焊隱患，確保每一塊交付客戶的電路板都具備可靠穩定的焊接質量。
一、為什么BGA虛焊如此隱蔽又致命？
與傳統QFP、SOP等封裝不同，BGA芯片的焊點位于封裝底部，被芯片本體完全覆蓋，肉眼和常規AOI（自動光學檢測）根本無法觀測。常見的虛焊成因包括：
- 回流焊溫度曲線不合理：預熱不足或峰值溫度偏低，導致錫球未充分熔融潤濕；
- 焊盤或錫球氧化污染：表面氧化層阻礙冶金結合，形成“冷焊”；
- PCB與芯片熱膨脹系數不匹配：熱應力引發焊點微裂紋；
- 鋼網開孔設計或錫膏印刷偏差：錫量不足或偏移，造成局部空焊；
- 貼片精度誤差：芯片偏移導致部分焊球懸空。
這些問題在功能測試階段可能暫時“通過”，但在后續老化、振動或溫變環境中迅速暴露，帶來嚴重售后風險。
二、僅靠AOI遠遠不夠！X-Ray才是BGA焊接質量的“透視眼”

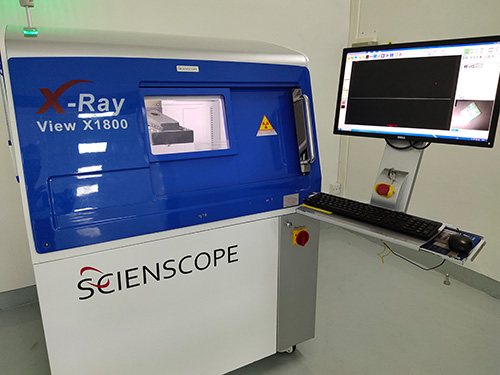

許多工廠依賴AOI進行焊后檢測，但AOI只能識別表面可見缺陷（如元件偏移、少件、立碑等），對BGA底部焊點完全“失明”。而X-Ray檢測技術利用高能射線穿透封裝體，可清晰呈現每個焊球的形態、位置、空洞率及橋接情況，實現：
- 精準識別虛焊、假焊、冷焊；
- 檢測焊球缺失、偏移、連錫；
- 量化空洞比例，評估焊接可靠性；
- 支持2D/3D成像，滿足高密度封裝分析需求。
在1943科技，所有含BGA、CSP、QFN底部焊點等隱藏焊點的PCBA產品，均強制執行X-Ray全檢流程，絕不以抽檢代替全檢，確保零漏檢、零僥幸。
三、不止于檢測：全流程工藝管控杜絕虛焊根源
X-Ray是“最后一道防線”，但真正的質量源于全過程控制。我們在以下環節深度優化：
? 錫膏管理：嚴格管控錫膏存儲、回溫、攪拌與使用時效，確保活性與一致性；
? 鋼網設計：采用激光切割階梯鋼網，精準控制BGA區域錫膏厚度；
? 貼片精度：高精度貼片機配合視覺校正，確保芯片對位誤差≤±30μm；
? 回流焊曲線定制：根據BGA規格、PCB層數與銅厚，一對一優化溫度曲線；
? 環境控制：恒溫恒濕車間，杜絕濕氣導致的“爆米花效應”與焊點氧化。
四、選擇1943科技，就是選擇“看得見”的焊接可靠性
在電子制造邁向高集成、小體積、高可靠的時代，看不見的焊點，必須用看得見的技術來守護。1943科技堅持“質量前置、檢測兜底”的理念，將X-Ray全檢作為BGA產品的標準交付條件，為客戶規避潛在失效風險，降低綜合質量成本。
無論您是研發打樣、中小批量試產，還是大批量交付，只要涉及BGA封裝，我們都將以軍工級標準，為您提供可追溯、可驗證、可信賴的PCBA制造服務。
