電路板SMT貼片加工:從工藝精要至品質管控的技術指南

在電子制造產業鏈中,SMT貼片加工(Surface Mount Technology)已成為高密度互連電路組裝的核心工藝。區別于傳統通孔插裝技術,表面貼裝技術通過自動化設備將微型元器件精準貼附于PCB焊盤,經回流焊形成可靠電氣連接。對于尋求PCBA一站式加工服務的硬件企業而言,深入理解SMT工藝細節與質量評估體系,是保障產品良率與交付周期的關鍵。

一、SMT貼片與PCBA加工的核心差異

許多硬件研發者在尋找電子組裝供應商時,常對SMT貼片加工PCBA加工的邊界產生混淆。從技術范疇看,SMT僅是PCBA制程中的核心環節,而PCBA涵蓋從裸板到成品的完整制造流程:

  • SMT階段:錫膏印刷→SPI檢測→高速貼片→回流焊接→AOI外觀檢查
  • PCBA全流程:SMT表面貼裝+DIP插件焊接+后焊修整+清洗涂覆+FCT功能測試+老化驗證

因此,當項目涉及少量插件元件(如大電流連接器、變壓器)時,需選擇具備SMT貼片與DIP混裝能力的代工廠;若全貼裝設計,則純SMT產線即可滿足需求。

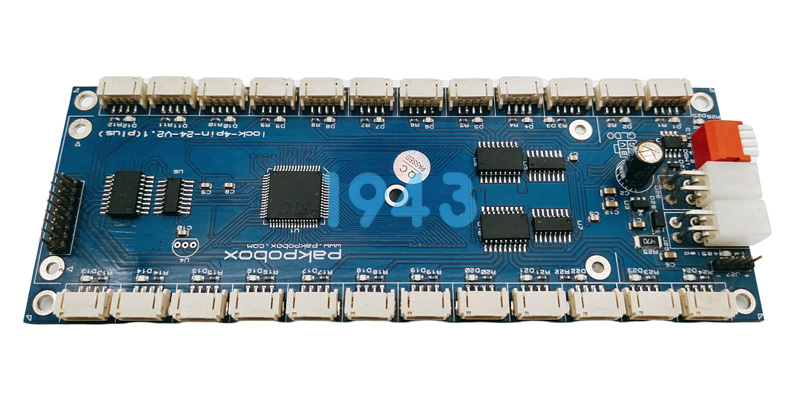

PCBA

二、SMT貼片加工關鍵工藝流程詳解

1. 鋼網制作與錫膏印刷

鋼網(Stencil)開孔質量直接決定焊盤錫量一致性。針對0.4mm pitch BGA或0201封裝,需采用激光切割鋼網并配合電拋光處理,確??妆诠饣瑹o毛刺。錫膏印刷環節需嚴格控制:

  • 印刷速度:20-80mm/s視焊盤密度調整
  • 刮刀壓力:0.018-0.027kg/mm(鋼網寬度)
  • 脫模速度:≤3mm/s防止錫膏塌陷

2. 高精度貼裝與爐前檢驗

高速貼片機的貼裝精度通常達±40μm@3σ,對于細間距QFN或BGA封裝,需啟用增強型視覺識別系統。關鍵管控點包括:

  • 元件極性識別:二極管、鉭電容方向標記對準
  • 共面性檢測:防止BGA焊球與PCB焊盤虛接觸
  • 拋料率控制:行業優秀水平≤0.3%

爐前AOI可攔截偏移、漏件、極性反等缺陷,避免流入焊接環節造成返工成本倍增。

PCBA

3. 回流焊接溫度曲線優化

回流焊是SMT的靈魂工序。針對無鉛錫膏(SAC305),典型溫度曲線分為:

  • 預熱區:室溫→150℃,斜率1-3℃/sec(激活助焊劑)
  • 浸潤區:150-180℃維持60-120sec(去除氧化層)
  • 回流區:峰值235-245℃(液相線以上30-60sec)
  • 冷卻區:斜率≤4℃/sec(避免焊點結晶粗大)

對于厚銅板(≥3oz)或大尺寸PCB(≥400mm),需采用分區溫控技術防止熱變形導致BGA焊點虛焊。

4. 多維檢測體系構建

除爐后AOI外,高可靠性產品需配置:

  • X-Ray透視檢測:針對BGA、QFN等隱藏的焊點,檢測空洞率(通常要求≤25%)
  • ICT/FCT測試:驗證電氣連通性與功能邏輯
  • 切片分析:金相顯微鏡觀察焊點IMC層厚度

PCBA

三、常見焊接缺陷與工藝對策

根據行業失效分析數據,SMT制程常見缺陷包括:

缺陷類型 成因分析 改善對策
立碑效應(Tombstone) 兩端焊盤潤濕力不平衡 優化鋼網開孔面積比,降低回流升溫斜率
錫珠(Solder Balling) 錫膏氧化或回流時飛濺 控制錫膏回溫時間,提高鋼網底部清潔頻率
冷焊(Cold Joint) 溫度不足或助焊劑失效 校驗熱電偶精度,定期更換錫膏(開封后≤48h)
開路/虛焊 焊盤氧化或元件共面性不良 來料IQC檢驗,增加氮氣保護回流(可選)

四、高復雜度PCBA的特殊工藝能力

當項目涉及以下技術要求時,需評估代工廠的進階制程能力

  • HDI高密度互連板:需支持盲埋孔(Blind/Buried Via)與激光微孔(Micro Via)加工,線寬/線距≤3mil(0.075mm)需采用LDI曝光設備。
  • 阻抗控制設計:對于USB3.0、HDMI、射頻模塊等高速信號,要求廠商具備阻抗測試儀(TDR),提供±10%容差保證,并配合疊層設計優化。
  • 剛柔結合板(Rigid-Flex):貼片環節需使用磁性治具固定柔性區域,回流焊溫度曲線需考慮聚酰亞胺材料的耐溫極限(通常≤280℃)。
  • 大電流厚銅板:銅厚≥4oz時,鋼網厚度需增至0.15-0.2mm,并采用分段式鋼網開孔設計防止錫量不足。

歡迎聯系我們

五、如何選擇SMT貼片加工服務商

面對眾多電路板貼片SMT加工廠,硬件企業應從以下維度評估:

1. 設備配置與產能彈性 考察是否配備進口高速貼片機,能否處理0201超微型元件及0.3mm pitch BGA。對于小批量多品種需求,具備快速換線能力的柔性產線更為適合。

2. 質量管理體系 核查是否通過ISO9001、ISO13485(醫療類)認證,了解其來料檢驗(IQC)、過程檢驗(IPQC)、出貨檢驗(OQC)的抽樣標準(如AQL 0.65)。

3. 供應鏈協同能力 優秀的代工廠應提供元器件代購服務,具備VMI(供應商管理庫存)能力,可針對緊缺料件進行備料,縮短交付周期。

4. 技術響應速度NPI(新產品導入)階段,能否提供DFM(可制造性分析)報告,提前發現設計隱患(如元件間距不足1mm導致焊接干涉)。

作為深耕電子制造領域的技術服務商,1943科技構建了從快速打樣至中小批量(MOQ 1片起貼)的柔性生產體系,覆蓋工業控制、通信設備、醫療儀器、物聯網終端等應用場景。通過嚴格的ESD防護體系、三級檢測流程與智能MES追溯系統,為客戶提供高可靠性的電路板貼片組裝解決方案。

六、結語

隨著電子元器件向微型化、高密度化發展,SMT貼片加工已從簡單的代工環節演變?yōu)槿诤喜牧蠈W、熱力學與自動化技術的精密工程。無論是硬件初創企業的首版打樣,還是成熟產品的規?;慨a,選擇具備全流程質量管控與技術迭代能力的PCBA合作伙伴,將是產品成功上市的重要基礎。

對于面臨項目交期壓力或工藝難題的硬件團隊,建議提前與加工廠商進行技術對接,通過DFM優化將潛在缺陷消除在設計端,從而實現從可靠工藝到優質產品的價值轉化。
