在SMT貼片加工領域，許多人往往將關注點集中在高精度的貼片環節和回流焊接工藝上。然而，一個完整的PCBA（Printed Circuit Board Assembly）制造流程，遠不止于電路板本身的焊接。從貼好元器件的PCB裸板到最終可交付的電子產品成品，中間還隔著至關重要的一環——后段組裝（Post-Assembly）。
1943科技作為專業的SMT貼片加工廠，深知后段組裝是連接電路板與終端產品的橋梁。這一階段不僅涉及多樣的物理連接工藝，更直接決定了產品的結構穩固性、電氣連接的可靠性以及用戶體驗。本文將深入剖析SMT后段組裝的核心工藝流程及其在質量控制中的關鍵作用。
一、 后段組裝的核心工藝構成
后段組裝通常指的是在SMT表面貼裝完成之后，對PCBA進行進一步的處理、連接以及外殼裝配的過程。根據產品設計的不同，主要包含以下幾個關鍵環節：
1. DIP插件工藝
盡管SMT技術已高度成熟，但出于大功率處理、機械強度或連接器需求的考慮，許多PCBA上仍保留著通孔插件（THT）的元器件。后段組裝的第一步往往是DIP插件。
- 波峰焊： 適用于批量較大的插件元器件焊接。通過高溫熔融的焊錫波峰，一次完成成千上萬個焊點的焊接，效率極高。
- 手工焊： 針對少數不適合波峰焊的熱敏感元器件或異性連接器，采用專業的手工焊接工具進行精細化操作，確保元器件不受熱損傷。
2. PCBA后焊與補焊
在經歷了回流焊和波峰焊之后，PCBA板往往需要進行后焊處理。這包括對虛焊、連錫（短路）或漏焊的缺陷進行修復，以及焊接部分需要人工加固的連接線或排針。這一環節極其依賴熟練焊工的經驗，是保證電氣連接萬無一失的“防火墻”。
3. 三防漆涂覆
對于在潮濕、粉塵或腐蝕性氣體環境下使用的PCBA產品，后段組裝中的一項重要任務就是涂覆三防漆。通過噴涂、浸涂或刷涂的方式，在電路板表面形成一層保護膜，從而提升線路板的絕緣性、防潮性和抗腐蝕能力，延長產品使用壽命。
二、 整機組裝與系統測試

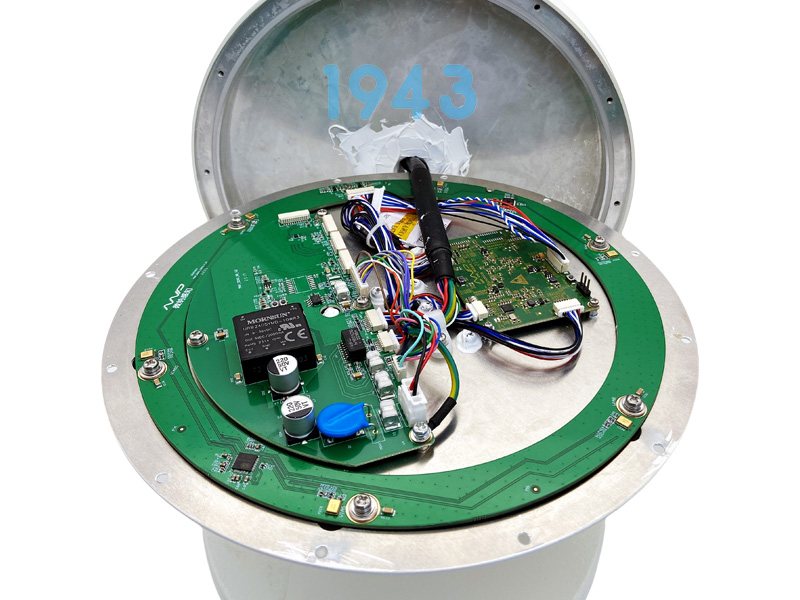

當PCBA電路板完成所有焊接和清潔工作后，便進入了最終的整機組裝階段。這一階段是將“電子心臟”裝入“機械軀殼”的過程。
- 殼體組裝與緊固： 將PCBA固定在塑料或金屬外殼內，使用螺絲、卡扣或膠粘劑進行緊固。此過程需嚴格控制扭矩和應力，防止因外殼擠壓導致PCBA斷裂或元器件受損。
- 線束連接： 連接電源線、信號線、顯示屏等外設部件。1943科技在組裝過程中嚴格遵循線色定義和走線規范，確保線束布局整齊，不僅美觀，更利于散熱和后續維護。
- 系統功能測試（FCT）： 組裝完成后，成品必須經過嚴格的功能測試。通過模擬產品的實際工作環境，檢測其各項性能指標是否符合設計要求。這是發現潛在裝配錯誤、驗證產品功能完整性的最后一道關卡。
三、 后段組裝中的常見挑戰與應對
在SMT貼片加工的后段組裝環節，靜電防護（ESD）和機械損傷是兩大主要風險點。
- 靜電防護： 在插件和組裝過程中，元器件極易因靜電放電而擊穿。1943科技在車間內建立了嚴密的ESD防護體系，從防靜電地板、工作臺面到員工佩戴的靜電環和靜電衣，全方位確保敏感元器件的安全。
- 機械應力管控： 在擰螺絲或安裝卡扣時，過大的機械應力可能導致PCBA板出現微裂紋，甚至在后期使用中發生斷裂。因此，制定標準化的作業指導書（SOP）培訓操作人員，使用定扭力電動起子，是保證整機組裝質量的有效手段。
四、 為什么要選擇一站式PCBA后段組裝服務？
對于研發型企業而言，自行完成SMT貼片后的后段組裝往往面臨諸多困難：需要招募專業的組裝團隊、采購額外的治具設備、管理復雜的物料清單。這不僅要耗費大量的人力物力，還難以保證產品品質的標準化。
選擇像1943科技這樣具備完整后段組裝能力的SMT工廠，客戶可以享受到一站式服務帶來的便利：
- 縮短交期： 貼片與組裝無縫銜接，無需中間周轉，大幅壓縮交付周期。
- 降低成本： 減少物流運輸與管理成本，避免因供應商多而推諉扯皮。
- 品質統一： 從PCB制造、SMT貼片到整機組裝，全流程在一個質量體系下監控，責任清晰，品質更有保障。
結語
后段組裝是PCBA制造流程中“畫龍點睛”的一步，它考驗的不僅僅是工廠的設備能力，更是工藝細節的管控經驗和綜合管理水平。1943科技憑借先進的SMT和DIP生產線、經驗豐富的組裝團隊以及嚴格的測試標準，為客戶提供從電路板到電子成品的高品質交付服務。
如果您正在尋找能完美處理SMT貼片及復雜后段組裝需求的合作伙伴，歡迎聯系1943科技，我們將以專業的制造能力為您的產品保駕護航。
