SMT（表面貼裝技術）作為PCBA生產的核心環節，其工藝精度、流程規范與質量穩定性直接決定了終端產品的可靠性與市場競爭力。尤其在深圳這一全球電子制造高地，客戶對“小批量、快交付、高良率”的綜合需求日益突出。作為深耕SMT貼片加工多年的專業服務商，1943科技始終堅持以標準化流程驅動高質量交付，幫助客戶從源頭規避常見生產陷阱，實現高效、穩定、低成本的PCBA制造。
下面分享1943科技在深圳SMT貼片加工中的全流程體系，揭秘如何通過標準化作業與智能協同機制，確保每一塊電路板都經得起嚴苛應用場景的考驗。
一、前期準備：文件審核+DFM分析，80%的問題在此階段解決
很多客戶在首次打樣或小批量試產時，常因文件不規范導致返工延誤。1943科技堅持“先審后產”原則，要求客戶提供三類核心資料：
- Gerber文件：用于核對焊盤尺寸、間距、阻焊開窗等是否匹配元器件封裝；
- BOM清單：逐項確認型號、規格、封裝形式，識別停產料、替代料及采購風險；
- 坐標文件（Pick & Place）：確保貼片程序精準無誤。
更重要的是，我們提供免費DFM可制造性設計評審服務。工程師會從生產工藝角度出發，優化元件布局、調整焊盤余量、規避細間距器件貼裝干涉等問題，提前攔截潛在焊接缺陷，顯著提升首件通過率。
二、錫膏印刷：±25μm鋼網定位 + SPI三維檢測，筑牢焊接第一道防線
錫膏印刷是SMT流程中影響焊接質量最關鍵的工序之一。1943科技采用高精度全自動印刷機，配合符合IPC-7525標準的激光切割鋼網，定位精度可達±25μm。
印刷完成后，立即進入3D SPI（錫膏檢測）環節。通過高速激光掃描，實時獲取錫膏厚度、體積、面積及偏移數據，偏差超過±15%即自動報警并聯動MES系統校準參數。該閉環機制將缺陷攔截窗口前移，有效避免虛焊、橋連等不良流入后續工序。
三、高速貼片：視覺對位+柔性供料，0201元件也能精準貼裝
面對0201等微型元件日益普及的趨勢，1943科技配置高精度貼片設備，搭載多角度視覺識別系統，可實現±35μm以內的貼裝精度。
同時，我們兼容卷帶、托盤、管裝等多種供料方式，靈活應對小批量、多品種訂單需求。所有貼片程序均經過雙重校驗，確保極性、方向、位置零誤差。
四、回流焊接：十二溫區回流爐，精準控溫保障焊點可靠性

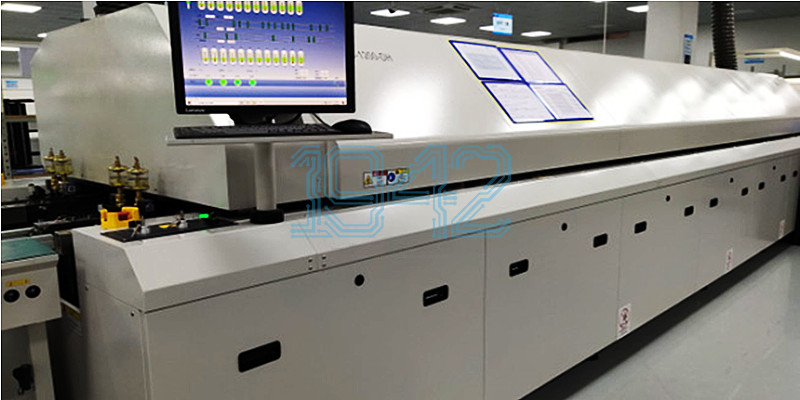

焊接質量的核心在于溫度曲線的科學設定。1943科技采用12溫區無鉛熱風回流焊爐，嚴格遵循IPC-7530標準，針對無鉛/有鉛焊膏、BGA/QFN等不同封裝類型，動態匹配最優溫控曲線。
峰值溫度控制在235±3℃，配合PID算法實時補償熱波動，確保IMC金屬間化合物均勻形成。滿足醫療、汽車電子等高可靠性領域要求。
五、AOI光學檢測 + 數據追溯，打造99.98%直通率閉環
焊接完成后，每塊PCBA均需經過工業級AOI自動光學檢測。系統基于多光譜成像與深度學習算法，可識別虛焊、偏移、極性反向、橋接等27類缺陷，最小檢測精度達0.01mm，檢測覆蓋率超99.6%。
所有檢測數據自動上傳至MES系統，實現從錫膏印刷到成品出貨的全流程數據追溯。一旦出現異常，可快速定位問題工序，大幅縮短質量分析周期。
六、小批量也能享大廠標準：柔性產線+48小時物料響應
針對研發打樣、中試驗證等小批量場景，1943科技特別優化了柔性生產模式：
- 支持幾十片起訂，無最低起訂量門檻；
- 治具切換時間壓縮至4小時內；
- 關鍵物料48小時到貨率達98%以上；
- 標準訂單5-7天交付，加急訂單72小時極速出貨。
即便批量小、交期緊，我們依然堅持執行與大批量訂單同等的工藝標準與質檢流程，杜絕“小單降配”現象。
結語：標準化不是束縛，而是高效交付的基礎
在深圳SMT貼片加工競爭激烈的市場環境中，1943科技始終堅信：真正的效率，源于對每一個細節的敬畏。從DFM設計介入到AOI終檢閉環，我們以標準化流程為骨架，以智能化系統為神經，構建起一套“防錯、可控、可溯”的生產體系。
選擇1943科技，不僅是選擇一家SMT加工廠，更是選擇一位懂工藝、重質量、守時效的長期制造伙伴。無論您是初創團隊還是成熟企業，我們都愿以專業能力，助您避開SMT生產的每一個“坑”，讓產品從圖紙到實物，一步到位，一次成功。
